多介质过滤器净水设备
- 产品分类:多介质过滤器净水设备
- 浏览: 日期:2019-08-21
- 产品特点

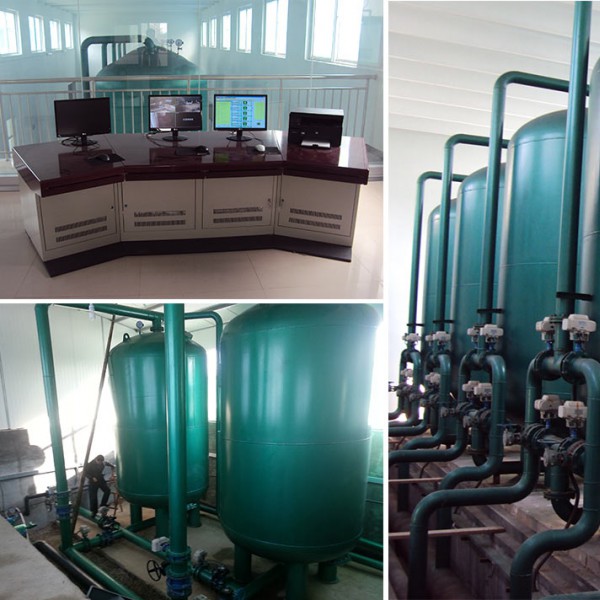

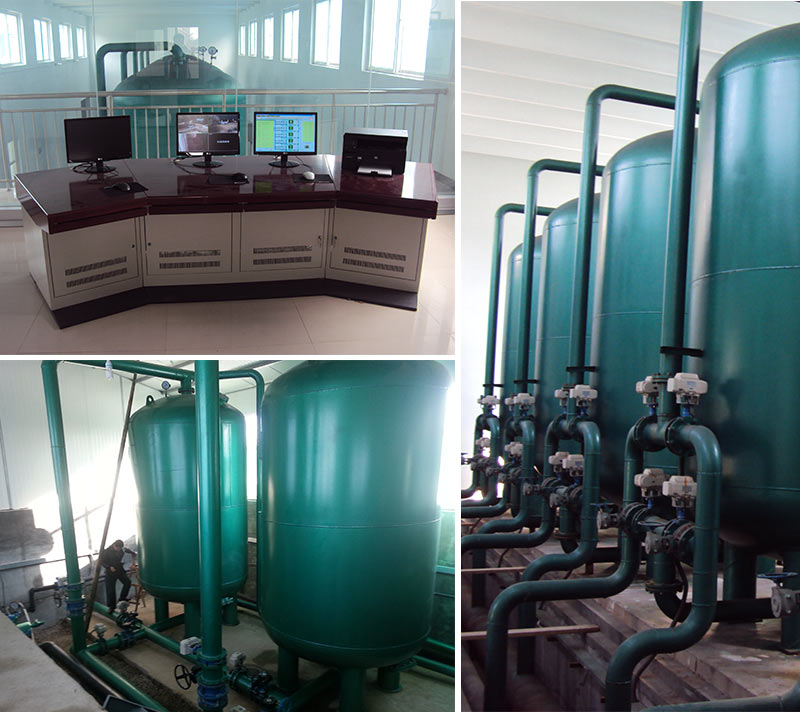

- 产品展示
一.产品功能
多介质过滤是去除水中悬浮物、异味等手段之一,是净水、污水深度处理、污水回用和给水处理中重要的单元。其作用是将水中的污染物进一步去除,它通过滤料的截留、沉降和吸附作用,达到净水的目的。
二.适用范围
1.用于要求出水浊度≤5mg/L能符合饮用水质标准的工业用水、生活用水及市政给水系统;
2.工业污水中的悬浮物、固体物的去除;
3.可用作离子交换法软化、除盐系统中的预处理设备,对水质要求不高的工业给水的粗过滤设备;
以及用在游泳池循环处理系统、冷却循环水净化系统等。
三.产品特点
1.多滤层结构,可实现在线反冲洗。
2.可根据系统水压,罐体材质可选择使用不锈钢、碳钢、玻璃钢。
四.技术参数
1.工作环境参数
①.工作温度:5-45℃(特殊温度可定做);
②.工作压力:≤0.6MPa;
③.进水水压:≥0.2MPa;
④.反冲洗进水水压:≤0.15 MPa;
⑤.进出口压差:0.1-0.05MPa。
2.运行参数
①.工作方式:压力式;
②.运行方式:水流自上而下;
③.过滤速度:8-12m/h ;
④.运行周期:2-7天;
⑤.反洗方式:水洗,或气水结合反洗;
⑥.反洗耗水:1-3%;
⑦.反洗强度:4-15L/s·m2;
⑧.反洗历时:5-7min;
⑨.反洗膨胀率:40-50%。
五.工作原理
多介质过滤器利用石英砂、无烟煤作为过滤介质。该滤料具有强度高,处理流量大,出水水质稳定的优点,石英砂的功能主要是去除水中悬浮物、胶体、泥沙、铁锈。采用水泵加压,使原水通过过滤介质,去除水中的悬浮物,从而达到过滤的目的。
六.规格型号及外型尺寸

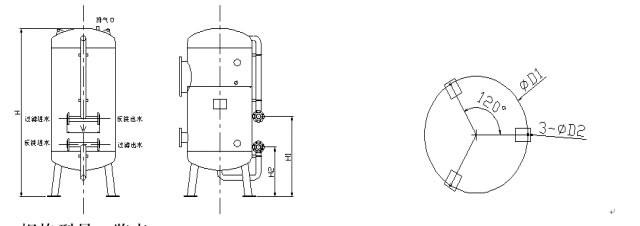

1.外型尺寸图
2.规格型号一览表
型 号 |
罐体尺寸 |
处理流量 |
接口尺寸(mm) |
|||
过滤进水 |
过滤出水 |
排气口 |
D1 |
|||
EPW-400 |
Φ400×2150 |
1.5 |
DN50 |
DN50 |
DN15 |
400 |
EPW -600 |
Φ600×2250 |
3 |
DN50 |
DN50 |
DN15 |
600 |
EPW -800 |
Φ800×2450 |
5 |
DN65 |
DN65 |
DN20 |
800 |
EPW -1000 |
Φ1000×2550 |
7.5 |
DN65 |
DN65 |
DN20 |
1000 |
EPW -1200 |
Φ1200×2650 |
11 |
DN80 |
DN80 |
DN25 |
1200 |
EPW -1500 |
Φ1500×2850 |
18 |
DN100 |
DN100 |
DN32 |
1500 |
EPW -1600 |
Φ1600×2950 |
20 |
DN125 |
DN125 |
DN32 |
1600 |
EPW -1800 |
Φ1800×3050 |
25 |
DN125 |
DN125 |
DN32 |
1800 |
EPW -2000 |
Φ2000×3150 |
30 |
DN125 |
DN125 |
DN32 |
2000 |
EPW -S2200 |
Φ2200×3300 |
38 |
DN150 |
DN150 |
DN40 |
2200 |
EPW -2400 |
Φ2400×3400 |
45 |
DN150 |
DN150 |
DN40 |
2400 |
EPW -2500 |
Φ2500×3450 |
50 |
DN150 |
DN150 |
DN40 |
2500 |
EPW -2600 |
Φ2600×3450 |
55 |
DN150 |
DN150 |
DN40 |
2600 |
EPW -2800 |
Φ2800×3600 |
60 |
DN200 |
DN200 |
DN40 |
2800 |
EPW -3000 |
Φ3000×3900 |
70 |
DN200 |
DN200 |
DN40 |
3000 |
EPW -3200 |
Φ3200×4500 |
80 |
DN250 |
DN250 |
DN40 |
3200 |
EPW -3600 |
Φ3600×4500 |
100 |
DN250 |
DN250 |
DN40 |
3600 |
